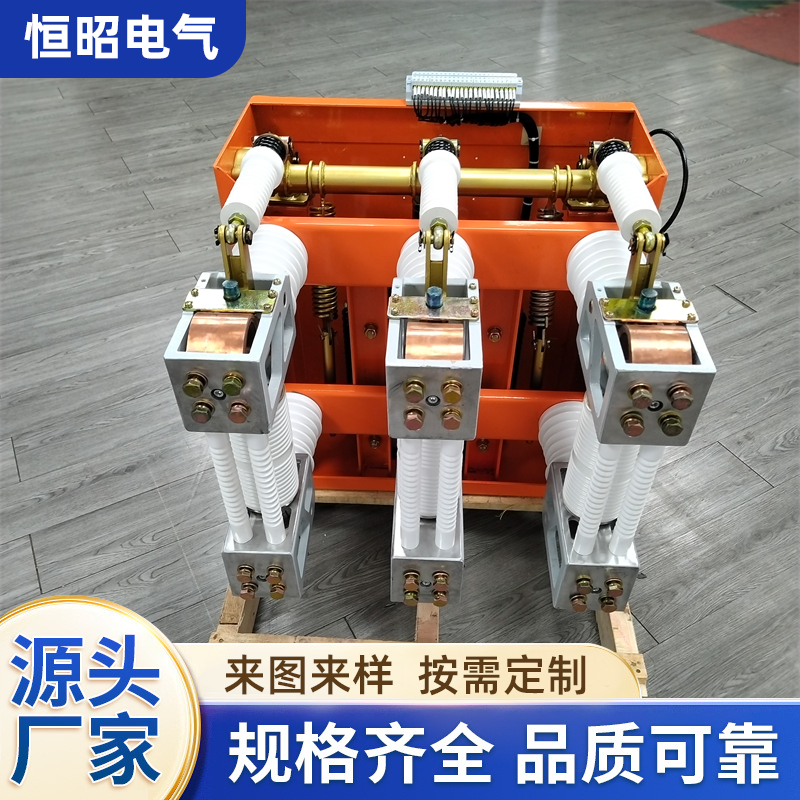

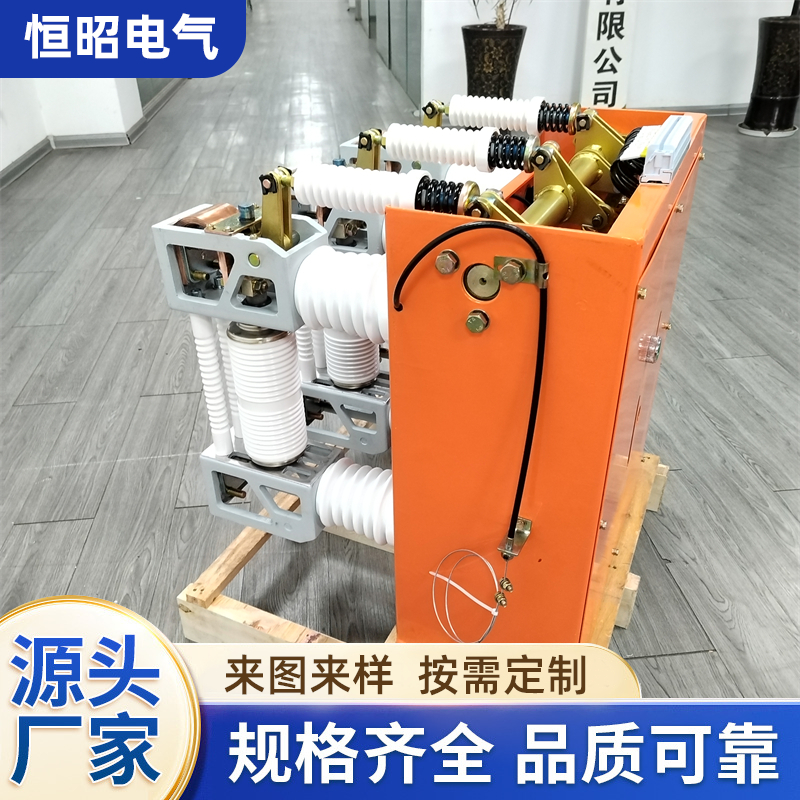

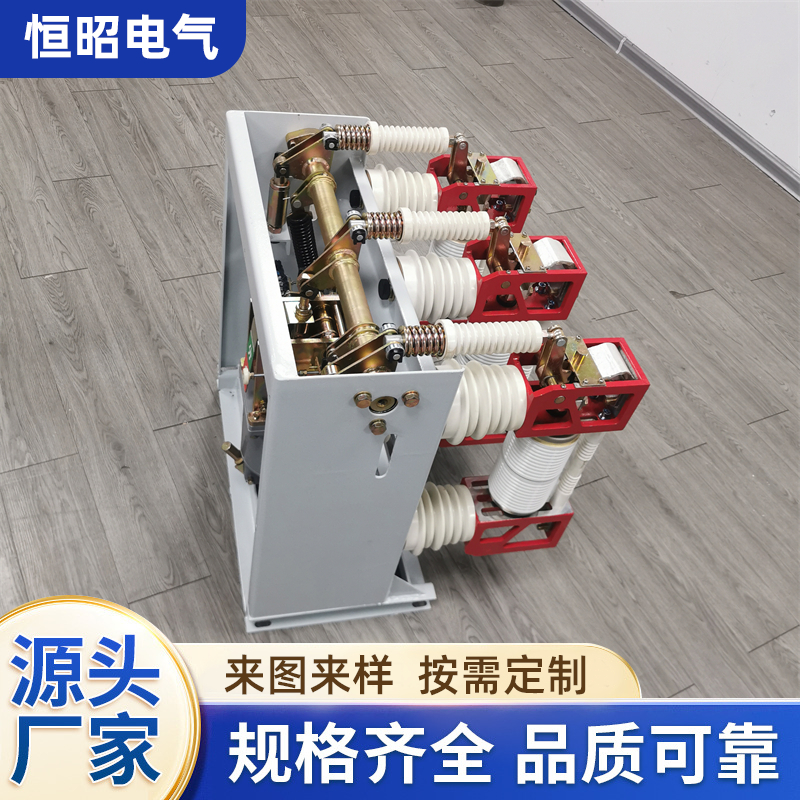

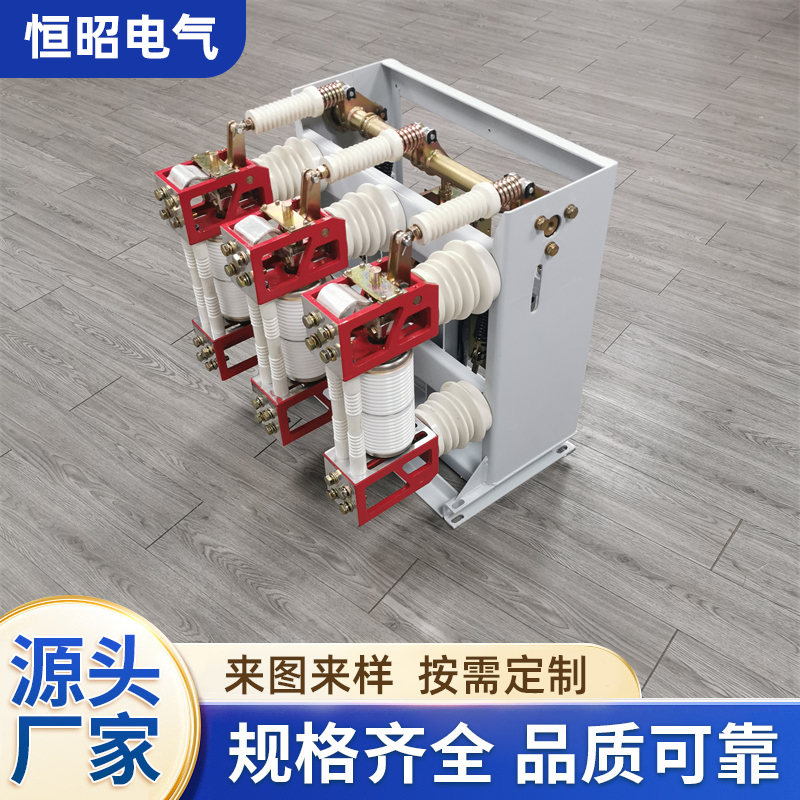

ZN28G-12型戶內真空斷路器是額定電壓12KV、三相交流50HZ的戶內高壓開關設備，主要用于發電廠、變電所等輸配電系統的控制和保護，尤其適用于頻繁操作的場所。該設備型號為ZN28G-12，采用彈簧儲能式操動機構。該斷路器采用真空滅弧室與操動機構前后布置的復合絕緣整體結構，具有整機尺寸小、能耗少、噪音低的特點，無需調整且維護量少。真空滅弧室包含陶瓷和玻璃兩種類型，通過真空高絕緣性能及特殊觸頭結構實現分合操作，具備分斷能力強、壽命長、無爆炸危險等優勢。其系列化、小型化設計可適配中置式開關柜和固定式開關柜，滿足不同客戶需求。

  ● ZN28G-12型系列真空斷路器為額定電壓12KV三相交流50HZ的戶內高壓開關設備.

       ● 本真空斷路器結構簡單,體積小,操動機構為彈簧儲能式.可用交流或直流操作.最多可安裝三個過流脫扣器.真空滅弧室部分與操動機構部分為前后布置,復合絕緣整體結構,整機尺寸小、能耗少、噪音低、便于安裝.無需調整,極少維護.

      ● 真空滅弧室有陶瓷和玻璃兩種,利用真空的高絕緣性能及特殊設計的觸頭結構完成分合操作,分斷能力強、壽命長、無爆炸危險.

      ● 本真空斷路器可供發電廠、變電所等輸配電系統的控制和保護之用,尤其適用于頻繁操作的場所.

       ● 本真空斷路器規格齊全,系列化、小型化、既可單獨使用,也可用于中置式開關柜和固定式開關柜.可適應不同客戶需要.

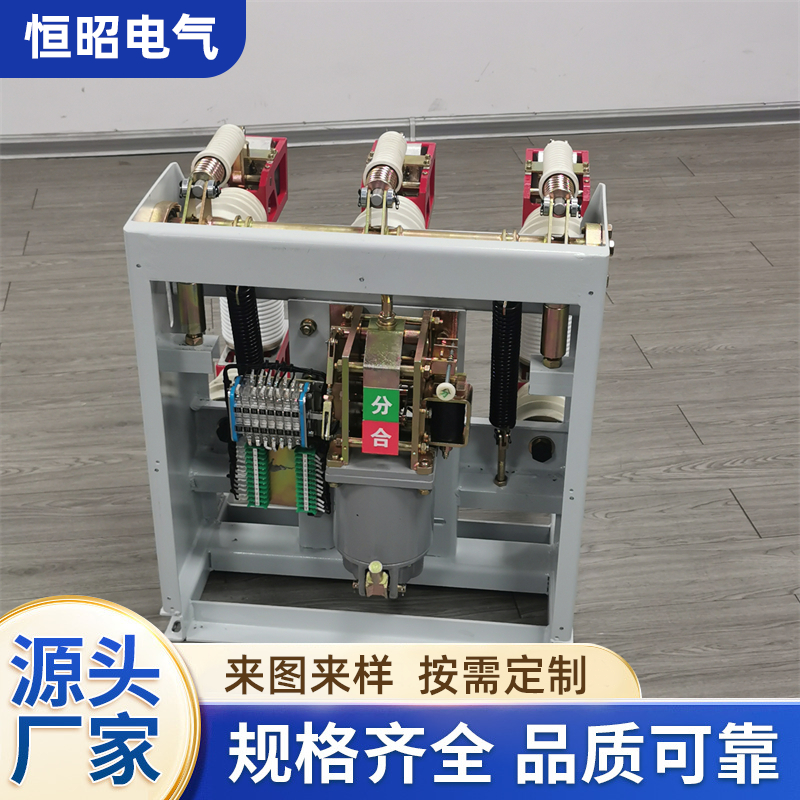

ZN28G系列戶內交流高壓真空斷路器是額定電壓12kV、三相交流50Hz的高壓開關設備，專為工礦企業、發電廠及變電站等輸配電系統的電氣設施保護與控制而設計，尤其適用于需要頻繁操作的場所。??

該系列斷路器采用彈簧儲能式或者電磁操動機構與斷路器本體一體式設計，主導電回路與操動機構前后布置，結構緊湊，傳動環節簡化，有效提升了運行可靠性并降低了維護需求。?? 其核心滅弧單元采用真空滅弧室，利用真空的高絕緣性能和特殊觸頭結構實現分合閘操作，具有分斷能力強、電壽命長、無爆炸危險等特點。??

主要結構與工作原理

?1. 儲能原理?
儲能回路得電后，電機啟動，通過兩級齒輪減速帶動儲能軸轉動，為合閘彈簧儲能。儲能到位時，機械裝置切斷電機電源，并確保儲能系統在慣性作用下得到保護。??

?2. 合閘原理?
儲能完畢后，合閘彈簧由摯子機構保持儲能狀態。當收到合閘指令（手動或電動）時，合閘半軸轉動至脫扣位置，解除儲能保持狀態。合閘彈簧迅速釋放能量，驅動凸輪及連桿機構運動，使動、靜觸頭閉合并壓縮觸頭彈簧以保持接觸壓力，完成合閘操作。??

?3. 分閘原理?
合閘狀態由連桿機構的扣板和半軸保持。當分閘半軸轉動至脫扣位置時，扣板迅速運動，打破連桿機構的平衡。在斷路器負載力、觸頭彈簧及分閘彈簧的共同作用下，動、靜觸頭快速分離，實現分閘。分閘過程末段由緩沖器吸收剩余能量并限位。??
