攜帶型短路接地線的正確使用方法

1. 接地線概述：

接地線是保護檢修人員的一道安全屏障，是電力員工的生命線，可防止突然來電對人體的傷害。掛線是一項重要的電氣安全技術措施，其操作過程應該嚴肅、認真、符合技術規范要求，千萬不可馬虎大意。但實際工作中，由于接地線使用頻繁且操作看似簡單，容易使人產生麻痹思想，其重要性也往往被人忽視，經常出現不正確的使用情況，因此，要正確使用接地線，規范掛、拆接地線的行為，自覺培養嚴謹的安全工作作風，提高自身的安全素質，才能拒危險隱患于千里之外，才能避免由于接地線原因引起的電氣事故。

2．接地線分類

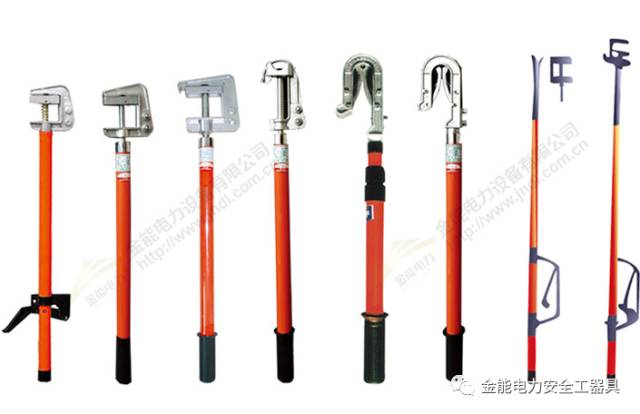

接地線由絕緣操作桿、導線夾、短路線、接地軟銅線、接地端子、匯流夾、接地夾等組成。

（1）平口螺旋式接地線

（2）雙簧掛鉤式接地線

（3）單簧掛鉤式接地線

（4）手握式接地線

（5）圓口螺旋壓緊式接地線（猴頭式）

操作棒用進口環氧樹脂精制成彩色管，絕緣性能好，強度高、重量輕、色彩鮮明、外表光滑。使用電壓不同，有單節式、多節式操作棒。短路接地棒有變電用、線路用。接地線采用國標合股軟銅線。

3接地線的結構特點：

（1）由導線端線夾、短路線、匯流夾、接地線、接線鼻、接地端線夾或臨時接地極以及接地操作棒等組成。

（2）導線端和接地端的線夾采用優質鋁合金壓鑄，與其配套的緊固件金屬均經鍍鎳處理。

（3）接地操作棒采用絕緣性能與機械強度俱佳的高級環氧樹脂、玻璃纖維精制而成，同時對操作手柄加裝硅橡膠護套，合牢固，絕緣更為安全可靠。

（4）短路線與接地線采用多股優質軟銅線絞合而成,并外覆柔軟、耐高溫的透明絕緣護層，可以防止使用中對接地銅線的磨損，確保作業人員在操作中的安全。

（5）接線鼻和匯流夾與接地銅線及外護套采用壓接新工藝,軟連接可有效地防止使用時連接處銅線斷股，提高了接地線的可靠性和使用壽命。

備注：短路接地線接地引導線標稱截面有：16 mm2;, 25mm2;, 35mm2;,50mm2;,70mm2;,95mm2;可根據電壓等級及額定短路電流大小進行選擇

使用說明

1、掛線時：先連結接地夾，后接接電夾；拆除接地線時，必須按程序先拆接電夾，后拆接地夾。

2、安裝：將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾（接電夾有固定式和活動式）相應位置上，將接地線合相上的單眼銅鼻子固定在接地夾或地針上，構成一套完整的接地線。

3、核實接地棒的電壓等級與操作設備的電壓等級是否一致。

4、接地軟銅線有分相式和組合式，接地棒有平口式和雙簧鉤式線夾。
