中心線,其同軸度的偏差應符合表 2 的規定,其傾斜方向應與十字頭
滑道方向一致,如超過時,應使氣缸做水平或徑向位移,或刮研接筒
與氣缸止口處連接平面進行調整,不得采用加偏墊或施加外力的辦法
來強制調整。
表 2 氣缸中心線與十字頭滑道中心線的同軸度偏差
氣缸直徑
徑向位移
5.9 當采用校水平法找正時,應在氣缸鏡面上用水平儀進行測量,其
水平度偏差不得超過 0.05mm/m,其傾斜方向應與十字頭滑道傾斜方
向一致,并應測量活塞體與氣缸鏡面的徑向間隙,其間隙應均勻分布,
其偏差值不應大于平均間隙的 1/8~1/6。
5.10 無論采用何種找正方法,均必須保證活塞桿徑向水平、垂直跳動
值符合“產品使用說明書”中的規定。

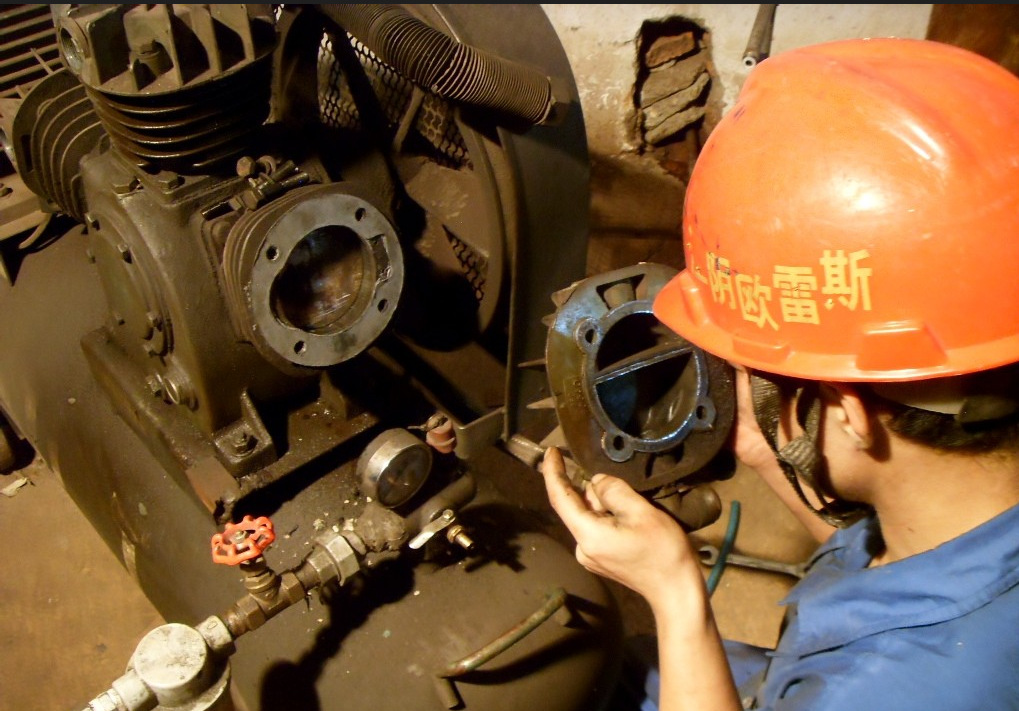

6、活塞的安裝
6.1 制造廠出廠時,活塞體與活塞桿已按規定進行連接緊固成一體,
用戶在現場安裝時,不需解體和重新組裝。
6.2 如需要解體重新組裝時,其連接緊固方式應采用加熱緊固法,其
緊固方法按下述步驟進行:
a、旋轉活塞螺母使其與活塞體接觸后用扳手帶緊,應重復旋緊動作
不少于二次,已確認螺母與活塞體全部接觸貼實,此時應在活塞體初
始刻線對齊的螺母位置上進行標記。
b、將隨機提供的電加熱棒插入活塞體端中心長孔中,通電加熱當活
塞桿受熱伸長后,旋動活塞螺母,使螺母上標記位置旋至與活塞體上
的終結刻線對齊。
c、停止加熱,待活塞桿溫度降至室溫后,取出電加熱棒并將螺母翻
邊扣于活塞體上,緊固完成。
6.3 安裝活塞環時應,應保證活塞環在環槽內能自由轉動,壓緊活塞
環時,環應能全部沉入槽內,相鄰活塞環的開口位置應相互錯開。活
塞環軸向間隙見“產品說明書”中的規定。
6.4 安裝 120o片式支撐環時,在活塞裝入氣缸時,應使支撐環處于活
塞正下方位置。
6.5 支撐環為整圈無開口過盈安裝結構的,其安裝方法應按隨機圖樣
中的規定進行。
6.6 活塞在推入氣缸前,應在活塞桿尾部套入保護套,以避免安裝時
刮傷調料密封環。
6.7 BX 系列產品活塞桿于十字頭采用液壓連接,其安裝緊固程序如
下:
a、安裝調整步驟:
⑴(參見:“產品使用說明書”中圖 6)將壓力體、密封圈、壓力活
塞、鎖緊螺母組裝后裝入活塞桿尾部于活塞桿臺肩靠緊,并將鎖緊螺
母退至與壓力活塞平齊位置。
⑵將調整環旋入定位環上,使其徑向孔對準定位環上任一螺孔,并擰
緊螺釘裝入活塞桿尾部。
⑶將止退環(兩半)裝在活塞桿尾部外端,用彈簧(或卡箍)箍住。
